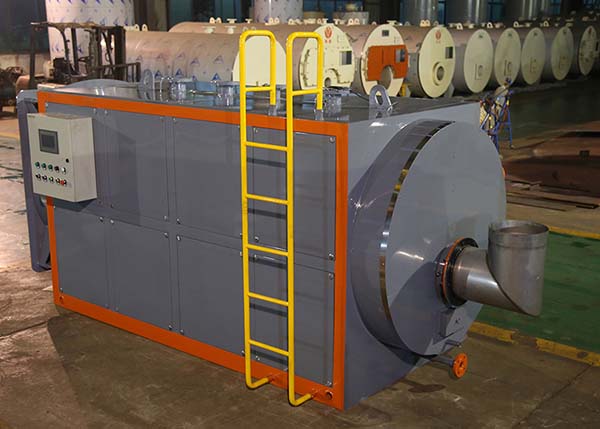

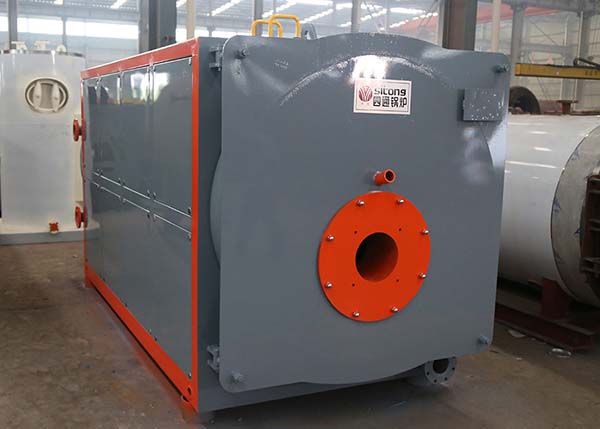

WNS低氮冷凝燃?xì)鉄崴仩t

規格型號：0.5T-20T
熱效率：≥101%
適用燃料：天然氣
應用范圍：化學、塑料、橡膠、建業、林業、醫藥工業蒸餾等

產品簡介：四通鍋爐的WNS低氮冷凝(內置式)熱水鍋爐采用成熟的三回程全濕背式結構，大開啟前煙箱設計、檢修較為方便。四通鍋爐堅持創新，通過不斷的技術更迭，生產出完全滿足(NOx≦30mg/NM3)排放標準的的WNS低氮冷凝(內置式)熱水鍋爐。該鍋爐經測試完全適合30mg低氮要求排放城市供熱需求。

24小時服務熱線：13525756619

獲取優惠報價

在線咨詢?cè)O(shè)備

產品介紹 性能優勢技術參數四通實力

產品介紹

WNS低氮冷凝(內置式)熱水鍋爐采用成熟三回程全濕背式結構，大開啟前煙箱設計、采用低氮燃燒機配合大爐膛及高效傳熱螺紋煙管，灌輸煙氣外循環(FGR)或全預混表面燃燒技術原理。鍋爐匹配合理低氮燃燒機火焰，充分降低爐膛火焰高溫區燃燒溫度，有效控制NOx濃度的升高，經測試該鍋爐滿足NOx≦30mg超低氮排放標準。

WNS低氮冷凝熱水鍋爐鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱膨脹，輻射受熱面積大。該鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定。采用螺紋傳熱計算，螺旋擾動設計原理，通過三維動畫仿真模擬，設計高效傳熱阻力小螺紋煙管，并采用優質無縫鋼管，使其傳熱好、摩擦阻力小、延長使用壽命。

WNS低氮冷凝熱水鍋爐尾部設置內置冷凝器，全部部件均采用激光切割及冷作工藝，并選用耐低溫腐蝕ND鋼螺旋鰭片管，在有限空間內增加傳熱面積、充分吸收尾部煙氣，降低排煙溫度，提高鍋爐熱效率，且其結構為內置式，不占用鍋爐房空間面積，適用范圍廣。

WNS低氮冷凝熱水鍋爐本體外表面采用保溫性能良好的硅酸鋁氈貼面包敷而成，外框采用優質冷拉板經數控折床加工而成，并成“凹”狀耐壓能力強骨架與前后面板連接組焊，其包裝面板為矩形鑲嵌卡入式裝配，四角均開設有陷形自攻絲孔，并采用304裝飾蓋密封，方便檢修，整體造型美觀、新穎，散熱損失小，提升鍋爐熱效率。

性能優勢

低氮熱水鍋爐

（1）專有技術：全濕背回燃室，回燃室與后管板扳邊對接，鍋爐采用全對焊接，質量更可靠。

（2）大直徑波紋爐膽：鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱膨脹，輻射受熱面積大。

（3）熱力充足：鍋爐總受熱面積足夠，能充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。

（4）熱負荷調節能力強：鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定。

（5）徹底解決熱水鍋爐過冷沸騰難題：科學的布置了熱水鍋爐的回水系統，增加了高溫區受熱面水側的擾動，避免了局部區域產生過冷沸騰現象，徹底解決了高溫區管板和管端產生裂紋的難題。

（6）多功能安全裝置：鍋爐后面板上設有與爐膛聯通的裝置，防止燃料在爐膛中發生時，泄放瞬間產生的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢監、維修方便。

（7）鍋內檢修方便：鍋爐頂部設有人孔，鍋爐前后端中下部分別設有獨特的手控裝置，便于鍋內裝置及鍋爐底部的檢查、清理。

（8）前后煙箱密封獨特：煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封，密封材料特制，壓縮性好，完全隔阻煙氣的泄露，可重復使用。

（9）壓力、溫度保護可靠：鍋爐壓力、水溫設置多重控制保護，以及超煙溫保護，鍋爐運行的安全。

（10）自動控制：鍋爐控制器采用西門子、德力西電氣元件，性能可靠。

技術參數

CWNS低氮燃?xì)獬骸⒊袎簾崴仩t主要技術參數

項目型號		CWNS、WNS系列熱水鍋爐
額定發熱量（MW）		0.35	0.7	1.05	1.4	2.1	2.8	3.5	4.2	5.6	7	8.4	10.5	12.6	14
工作壓力（MPa）		常壓/承壓
出水溫度（℃）		85/115
回水溫度（℃）		60/70
鍋爐熱效率（%）		100—101
給水溫度（℃）		20
燃料耗量	柴油（Kg/h）	32	65.4	98	131	196.2	261.6	327	392.4	523.2	654	784.8	981	1177	1310
	重油（Kg/h）	34	69.5	105	139	208.5	278	347.5	417	556	695	864	1042.5	1251	1390
	天然氣（m³/h）	39.5	79.3	119	159	237.9	317.2	396.5	475.8	644	793	951.6	1189.5	1427.4	1586
	液化氣（m³/h）	14.2	29	43.5	58	87	116	145	174	232	290	348	435	522	580
	城市煤氣（m³/h）	84	168.5	253	337	505.5	674	842.5	1011	1348	1685	2022	2527.5	3033	3370
鍋爐運輸外形尺寸	長 （mm）	2800	3500	4100	4500	4700	4550	5700	6300	7000	7200	7840	8100	8230	8250
	寬	1600	1600	1900	2000	2110	2210	2500	2600	2700	2800	2860	3100	3100	3400
	高	2000	2100	2310	2360	2470	2580	2800	2900	3200	3300	3300	3400	3400	3550
總耗電量（KW）		2.3	6.7	11	13.5	19	21	23.5	26	37	37	42	45	52	52
煙囪直徑		250	350	430	450	450	550	650	650	650	800	800	900	1200	1200
運輸重量（T）		3.2	4.7	4.8	5.4	8	9.78	13.4	15.4	17.4	17.4	23.8	30	31.6	34.5
供暖面積（㎡）		3000	6000	9000	12000	18000	24000	30000	36000	48000	60000	72000	90000	108000	120000
供熱水量		7	15	22	30	45	60	75	90	120	150	180	225	270	300
